UJ44SM角式柱塞閥

角式柱塞閥與直通式柱塞閥的工作原理完全相同，但是角式柱塞閥安裝在管線中的位置和其他柱塞閥不同，因而石油，化工，化肥，制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好適合安裝在這些個部位，這樣不但減少了接管彎頭，而且方便安裝，具有省工，省料等特點，在節(jié)能意識特強的企業(yè)，角式柱塞閥被廣泛應用。

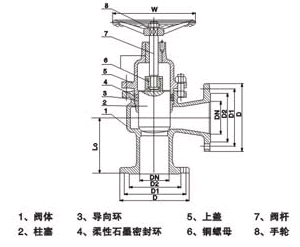

DN(mm) 尺寸（mm）	U44SM6C(P) UJ44H6C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Lo	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	185	210	265	295	375	435	485
b	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-d	44	44	44	48	48	48	48	88	88	88	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸（mm）	U44SM-25(P) UJ44H-25C、P、R
	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
Lo	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	230	260	260	290	320	370	420	460	530	610	730	850	970	1100
W	100	100	110	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
b	14	14	14	15	15	17	19	19	21	25	27	31	33	36	40	44
Z-d	44	44	44	48	48	48	88	88	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
