V230Y?01/02型自力式壓力調節閥

質量穩定
價格合理
交貨快捷

泰通閥門為您提供全套工程閥門解決方案
銷售：021-6810 3333 6139 0811
傳真：021-5168 6322
地址：上海南匯空港工業區金聞路1288號

詳細介紹

產品概述
V230Y 01/02型自力式壓力調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。

本產品有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。

主要零件材料

　閥　　體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
　閥　　芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
　閥　　座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
　閥　　桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
　膜　　蓋：A 3 、1Cr18Ni9Ti
　填　　料：聚四氟乙烯、柔性石墨
　膜　　片：丁腈橡膠、耐油橡膠、氟橡膠

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv		7	11	20	30	48	75	120	190	300	480	760	1100	1750
額定行程L（mm）		8		10		14	20		25	40		50	60	70
公稱壓力PN（MPa）		1.6、4.0
壓力調節范圍（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特質		快開
調節精度（%）		±5
使用溫度（ ℃ ）		≤350
允許泄漏量	硬密封(1/h)	單座：≤10 -4 ×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10 -3 閥額定容量（Ⅱ級）
	軟密封(m1/min)	0.15		0.30		0.45	0.60	0.90	1.70	4.0		6.75	11.10	16.0
減壓比	最大	10
	最小	1.25

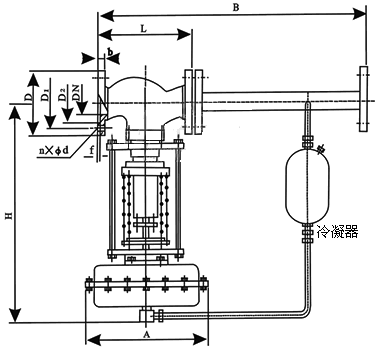

產品結構

溫馨提示：“V230Y?01/02型自力式壓力調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333 傳真：021-51686322
